SBG- slow motion metal detector
ето видео-клип как работи:
https://www.youtube.com/watch?v=1f9hKo_mBFUДискриминатор с бавно движение!
Много хора са забелязали, че когато един детектор е много бърз, дълбочината се намалява. Детекторът работи неспокойно и възприема смущения. Добро решение е детектор, който работи с бавно проследяване на сигнала. При този вариант почти няма загуба на дълбочина. Но тогава дискриминацията на находката е проблематична. Този проблем се избягва чрез бързо проследяване на земния сигнал. Проследяването се изключва, когато има сигнал за наличие на метал. Получава се много правилна дискриминация. На диаграмата виждате работещ детектор. С нисък звук показва железни предмети. С висок звук показва предмети, изработени от цветни метали. Индикацията за желязо може да се изключи. Това е много полезно, когато има малки фрагменти от ръждясало желязо по терена. В този случай е необходимо настройката за земен баланс да се премести малко към земята. Диаграмата показва данните за OO бобини. Детекторът работи много добре върху почва и плаж.
за Схемаджии: с аналогови ключове CD4066 има по-добри параметри при превключване на аналогови сигнали. Правил съм го и с CD4053, но резултатите са по-лоши.
Има копия на TL061, при които при силен сигнал се получава тригерен ефект. Добре е да се промени входната връзка, както е показано на снимката. Схемата работи много добре с операционни усилватели tls 272 вместо CA3240.
Пълен резонанс. Чрез малко изместване около резонанса на приемника се определя и фазата на приемания сигнал. Тя трябва да се получи така, че да съответства на средата за регулиране на сигнала на баланса на земята. Това лесно се прави с проба с парче ферит. Наистина отнема време. След това се избират резисторите, определящи дискриминацията. Възможно е да се постави потенциометър за регулиране на дискриминацията. Бобините са с електростатичен екран, тип OO или DD.

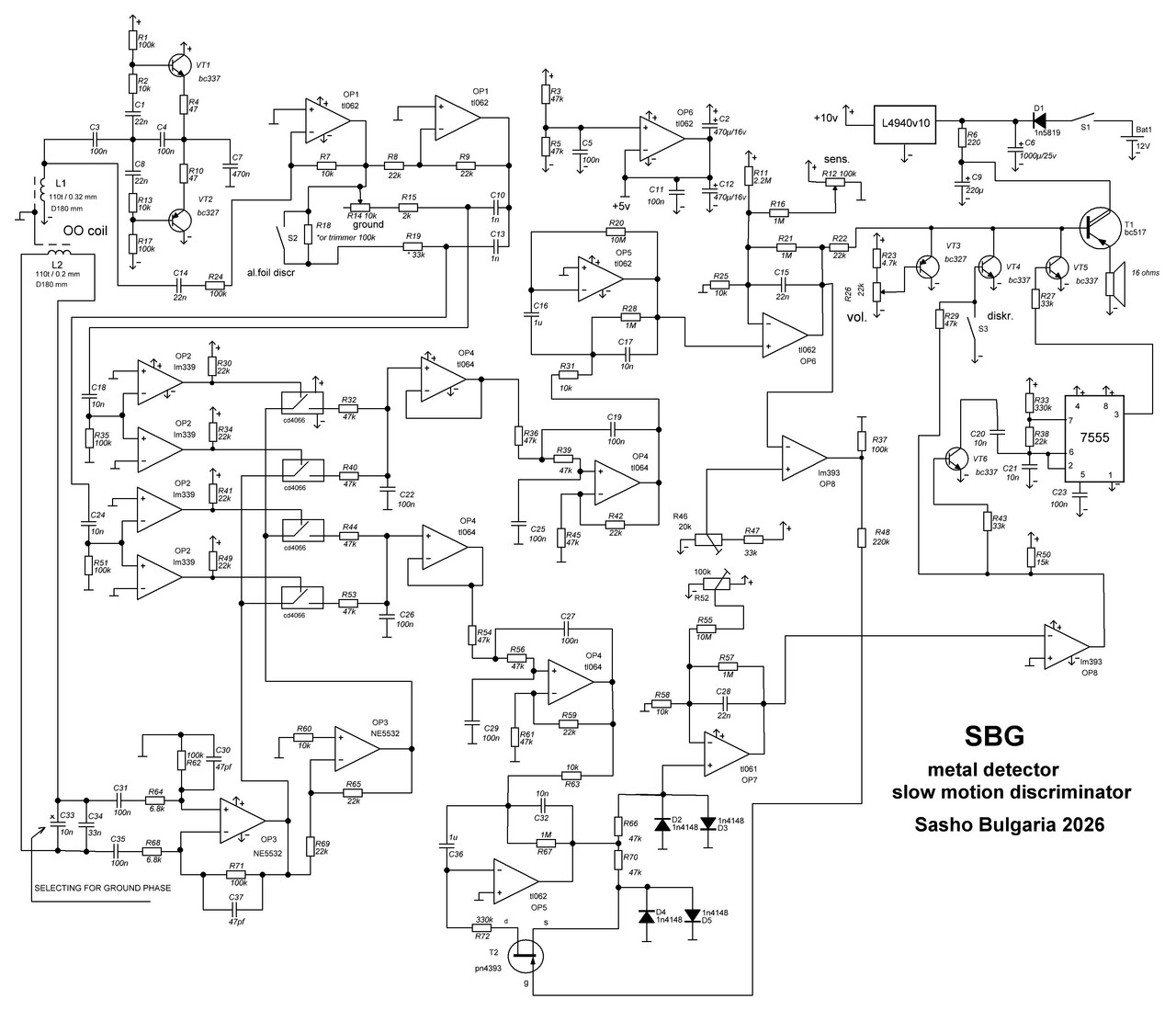

Правил съм много детектори. Това е схемата на най-добрите за търсене. Има добре работеща дискриминация. Но не е импулсна. Работи с индуктивен баланс VLF. Честота 8-10 kHz. Схемата работи. Който я е направил, вече няма да иска друг детектор. Това е моят подарък за всички.
PCB платката е от първата версия. Сега новата е много модифицирана. На теория често е различна от реалния дизайн, който работи добре. Като това, което виждате на схемата и видеото, има промени. Ако се интересувате от този детектор, можете да си направите платка за кутията, която използвате. Не е лесно да се направи обаче като импулсен детектор, необходим е и опит в конструирането.
Това е платката. Много неща са различни тук. Например, стабилизаторът е дискретен. Наскоро претърпях операция в болница и не искам да се занимавам с платки, защото нямам намерение да правя повече такива детектори.
ПРЕДУПРЕЖДЕНИЕ - това не е подходящо за начинаещи и не искам да ставам учител.
Снимката показва първия експериментален модел. Не изглежда добре, но работи чудесно от много години.
